De una obstrucción
a un infarto.
Ve dónde se interrumpe el riego y qué le pasa al músculo. Compara los tres pasos y conecta la región con el electrocardiograma.
Qué mirar: Observa que la lesión está en el músculo, no solo en la arteria.
EMPIEZA POR UNA ARTERIA
PASO 03 / Infarto
Si la isquemia persiste, puede morir tejido.

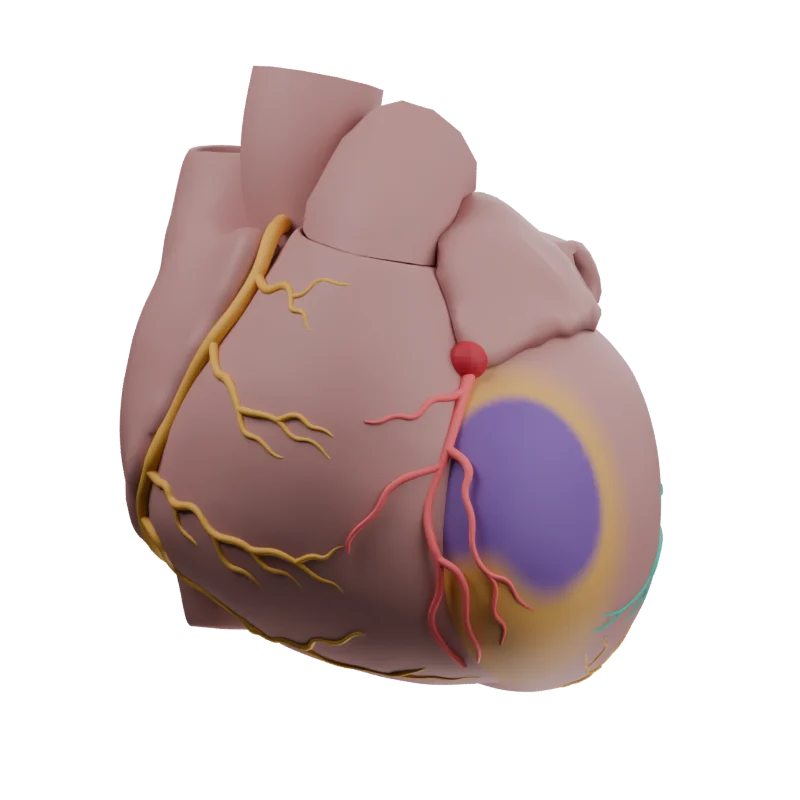

La muerte de células del miocardio por isquemia prolongada es el infarto. El sector violeta ilustra necrosis; el ámbar mantiene visible la diferencia con el tejido en riesgo. No representan una extensión ni un tiempo calculados.
El tabique también puede afectarse, pero no se ve en esta superficie externa.
Los colores son didácticos, no el aspecto real del tejido. El daño depende del sitio de obstrucción, la duración, las colaterales y la reperfusión. No hay un reloj universal.
El territorio lateral también puede recibir ramas diagonales de esta arteria. No todo infarto lateral corresponde a la circunfleja.
EL CAMBIO OCURRE DESPUÉS DE LA OBSTRUCCIÓN
La arteria se obstruye.
El músculo es el que puede morir.
Este ejemplo muestra una obstrucción por trombo. No todos los infartos tienen ese mecanismo. Tampoco infarto significa que todo el corazón se haya detenido.
Isquemia prolongada → muerte celular → infarto.
01 / RECONOCE LA DISTRIBUCIÓN
No memorices letras sueltas.
Ubica qué cara están mirando.
Mapa de derivaciones, no un trazado clínico. El sombreado indica la asociación topográfica; no simula una oclusión ni confirma un infarto.
Ver ejemplos clínicos en SAEMEJEMPLO ILUSTRATIVO · NO ES UN REGISTRO DE PACIENTE
¿Qué cambio podrías encontrar?
En un infarto con elevación del segmento ST, las derivaciones V1, V2, V3, V4 pueden orientar hacia esta región. El dibujo no está calibrado y no sirve para medir criterios diagnósticos.
La elevación del ST no mide cuánto músculo ha muerto. Puede aparecer antes de que se establezca la necrosis, no está presente en todos los infartos y tiene otras causas.
02 / HAZ LA CONEXIÓN
Ahora, explícalo sin mirar.
En un infarto con elevación del segmento ST en V1–V4, ¿qué región y arteria orientan la localización?
Región anterior/septal; orienta a la descendente anterior. El patrón localiza una región, pero la anatomía coronaria y el contexto clínico completan la interpretación.
La pista es el territorio.
La excepción es parte de aprenderlo.
Fuentes, alcance y licencia del modelo
Objetivo: diferenciar obstrucción, isquemia e infarto, y relacionar tres coronarias principales con sus territorios habituales y derivaciones. Para médicos en formación con conocimientos básicos de anatomía y electrocardiografía. Las zonas coloreadas son ejemplos editoriales sobre el ventrículo izquierdo: no proceden de un cálculo de perfusión ni permiten medir extensión o viabilidad. El electrocardiograma es un esquema original no calibrado, no un registro de paciente. No enseña criterios diagnósticos completos ni tratamiento.
- SAEM / CDEM. STEMI, actualización 2023. Tabla 3 y secciones de localización. No se han reproducido sus imágenes.
- Wu y colaboradores. Clinical Significance of Coronary Arterial Dominance, 2024. Definición y variantes de dominancia.
- American Heart Association. What is a Heart Attack? Revisión 2024. Obstrucción, aporte de oxígeno y daño del músculo. Fuente adicional necesaria para explicar el mecanismo, no utilizada para umbrales electrocardiográficos ni tratamientos.
Modelo adaptado de Z-Anatomy, basado en BodyParts3D — The Database Center for Life Science (CC BY-SA 2.1 Japan). Geometría y vistas derivadas: CC BY-SA 4.0. Se extrajeron estructuras cardíacas, centraron y recolorearon, sin generar anatomía con IA. Atribución completa · Modelo derivado.
Colores didácticos; las venas coronarias y muchas estructuras se omiten para enfocar el aprendizaje. Este recurso no sustituye la valoración clínica.
